Hai! Sebagai pemasok Butt Welded Reducer, saya telah melihat langsung bagaimana desain reduksi dapat berdampak besar pada aliran fluida. Di blog ini, saya akan menguraikan aspek-aspek utama dari desain peredam dan menjelaskan pengaruhnya terhadap aliran fluida.
Memahami Dasar-Dasar Reduksi
Pertama, mari kita bahas apa itu peredam. Peredam adalah fitting pipa yang menghubungkan dua pipa dengan diameter berbeda. Ini digunakan untuk mengubah laju aliran dan tekanan cairan dalam sistem perpipaan. Ada dua tipe utama reduksi: konsentris dan eksentrik. Peredam konsentris mempunyai lubang yang terpusat, artinya garis tengah pipa yang lebih kecil sejajar dengan garis tengah pipa yang lebih besar. Sebaliknya, peredam eksentrik memiliki lubang offset, yang berguna untuk aplikasi di mana udara atau padatan perlu dikeluarkan dari fluida.
Dampak Desain Peredam pada Aliran Fluida
Rasio Diameter
Salah satu faktor terpenting dalam desain peredam adalah rasio diameter, yaitu perbandingan diameter pipa yang lebih besar dengan diameter pipa yang lebih kecil. Rasio diameter yang lebih besar berarti perubahan luas penampang pipa yang lebih signifikan. Ketika fluida mengalir melalui peredam dengan perbandingan diameter yang besar, maka terjadi pengurangan luas secara tiba-tiba. Hal ini dapat menyebabkan peningkatan kecepatan fluida sesuai dengan prinsip kontinuitas (Q = A1V1=A2V2, dimana Q adalah laju aliran volumetrik, A adalah luas penampang, dan V adalah kecepatan).
Misalnya, jika Anda memilikiPerlengkapan Peredam Baja Karbondengan perbandingan diameter yang besar maka kecepatan fluida akan semakin besar saat memasuki pipa yang lebih kecil. Peningkatan kecepatan ini dapat menyebabkan beberapa masalah. Kecepatan yang lebih tinggi dapat menyebabkan peningkatan kerugian gesekan, yang berarti lebih banyak energi yang dibutuhkan untuk memompa fluida melalui sistem. Hal ini juga dapat menyebabkan erosi pada dinding pipa, terutama jika cairan tersebut mengandung partikel abrasif.
Panjang Peredam
Panjang peredam juga memainkan peran penting dalam aliran fluida. Peredam pendek menyebabkan perubahan luas penampang pipa yang lebih mendadak, yang dapat menimbulkan turbulensi pada aliran fluida. Turbulensi adalah berita buruk karena meningkatkan kehilangan energi dan menyebabkan distribusi tekanan yang tidak merata dalam sistem perpipaan.
Di sisi lain, peredam yang lebih panjang memungkinkan fluida menyesuaikan secara bertahap terhadap perubahan diameter. Hal ini menghasilkan aliran yang lebih lancar dengan turbulensi yang lebih sedikit. Misalnya, sebuahSTRUKTUR ASTM A234 WPB RESIDER KONSENTRIK LAS ASME B16.9dengan panjang yang sesuai dapat membantu menjaga aliran laminar atau dekat laminar, mengurangi konsumsi energi dan keausan pada pipa.
Bentuk Peredam
Bentuk peredam, baik konsentris maupun eksentrik, mempengaruhi aliran fluida dengan cara yang berbeda-beda. Peredam konsentris sangat bagus untuk aplikasi yang memerlukan distribusi aliran yang seragam. Mereka memastikan bahwa cairan terdistribusi secara merata di sekeliling pipa, yang penting untuk menjaga tekanan dan laju aliran yang konsisten.
Namun, peredam eksentrik digunakan ketika ada kebutuhan untuk mencegah akumulasi udara atau padatan dalam fluida. Misalnya, dalam sistem perpipaan yang mengangkut cairan dengan beberapa padatan tersuspensi, peredam eksentrik dapat dipasang sedemikian rupa sehingga padatan dapat mengendap di dasar pipa dan mudah dikeluarkan.
Contoh Dunia Nyata

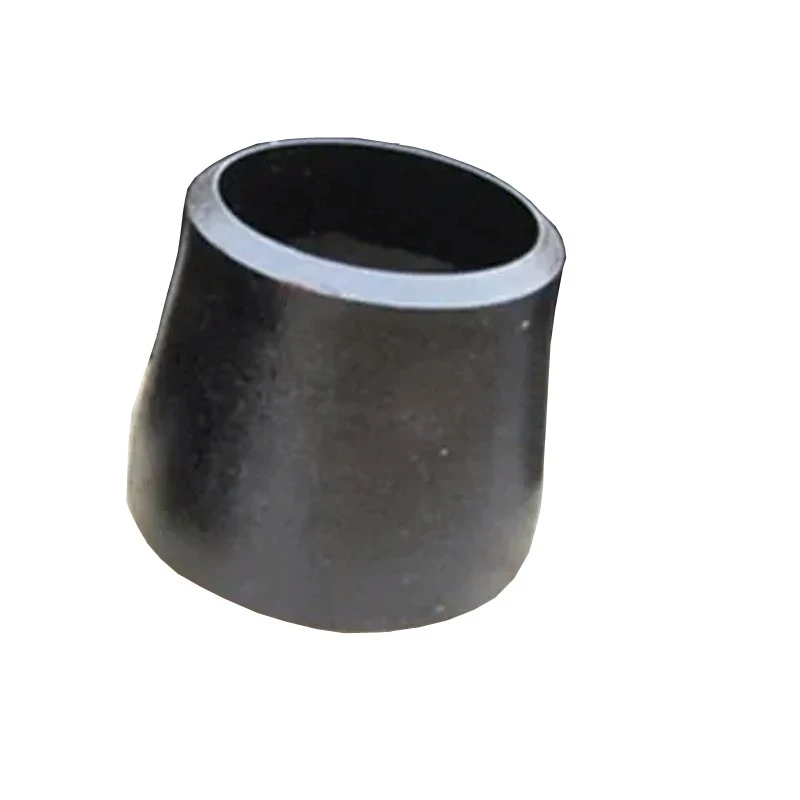

Mari kita lihat skenario dunia nyata. Misalkan Anda bekerja di kilang minyak, dan Anda perlu mengangkut minyak mentah melalui sistem perpipaan. Anda mungkin menggunakan aPeredam 2 inci hingga 40mmpada titik tertentu di dalam pipa. Jika peredam dirancang dengan buruk, dengan rasio diameter besar dan panjang pendek, hal ini dapat menyebabkan oli mengalir dengan kecepatan sangat tinggi melalui pipa yang lebih kecil. Aliran berkecepatan tinggi ini dapat menyebabkan peningkatan kerugian gesekan, yang berarti pompa harus bekerja lebih keras untuk mempertahankan aliran. Seiring waktu, hal ini dapat mengakibatkan biaya energi yang lebih tinggi dan kerusakan peralatan yang lebih besar.
Sebaliknya, jika Anda memilih peredam yang dirancang dengan baik dengan rasio diameter dan panjang yang sesuai, oli akan mengalir lebih lancar melalui sistem. Hal ini tidak hanya mengurangi konsumsi energi tetapi juga memperpanjang umur sistem perpipaan.
Pertimbangan Memilih Peredam yang Tepat
Saat memilih peredam untuk aplikasi penanganan cairan Anda, ada beberapa hal yang perlu diingat. Pertama, pertimbangkan sifat-sifat fluida, seperti viskositasnya, kepadatannya, dan apakah mengandung partikel abrasif. Jika cairannya sangat kental, Anda mungkin memerlukan peredam yang lebih panjang untuk memastikan aliran lancar. Jika mengandung partikel abrasif, sebaiknya pilih peredam yang terbuat dari bahan yang tahan terhadap erosi.
Selanjutnya, pikirkan tentang laju aliran dan kebutuhan tekanan sistem Anda. Peredam yang terlalu kecil atau terlalu besar untuk kebutuhan Anda dapat menyebabkan masalah pada aliran fluida. Anda juga perlu mempertimbangkan ruang yang tersedia untuk memasang peredam. Terkadang, keterbatasan ruang mungkin membatasi pilihan Anda antara peredam konsentris dan eksentrik.
Penutup dan Undangan untuk Terhubung
Kesimpulannya, desain peredam mempunyai dampak yang signifikan terhadap aliran fluida dalam sistem perpipaan. Dari rasio diameter hingga panjang dan bentuk peredam, setiap aspek perlu dipertimbangkan dengan cermat untuk memastikan aliran fluida yang optimal.
Sebagai pemasok Butt Welded Reducer, saya memiliki berbagai macam peredam berkualitas tinggi yang dirancang untuk memenuhi berbagai kebutuhan penanganan cairan. Baik Anda sedang mengerjakan proyek skala kecil atau aplikasi industri besar, saya dapat membantu Anda menemukan peredam yang tepat untuk sistem Anda.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk kami atau memiliki pertanyaan mengenai desain peredam dan aliran fluida, jangan ragu untuk menghubungi kami. Mari kita mulai percakapan dan lihat bagaimana kita dapat bekerja sama untuk meningkatkan sistem penanganan cairan Anda.
Referensi
- Putih, FM (2011). Mekanika Fluida. McGraw - Bukit.
- Perusahaan Derek. (1988). Aliran Cairan Melalui Katup, Fitting, dan Pipa. Makalah Teknis No.410.
