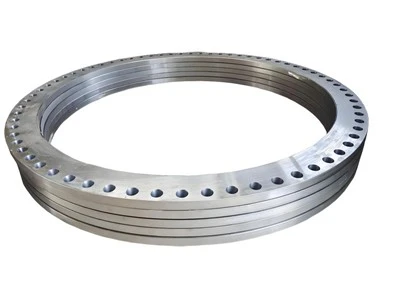

Flensa Leher Las Baja Paduan P91 Menurut ASME B16.47

Flensa leher las-berdiameter besar adalah flensa sambungan las butt-dengan diameter nominal di atas DN450 dan leher transisi pipa bundar, terutama digunakan dalam sistem perpipaan dalam kondisi sulit seperti fluktuasi tekanan yang parah, suhu tinggi dan tekanan tinggi, suhu rendah, atau pengangkutan media yang mudah terbakar dan meledak.
Flange ini mencakup spesifikasi standar internasional seperti seri ASME B16.5, ASME B16.47, dan DIN 2631. Ini menggunakan proses pengelasan-dua sisi untuk memastikan keandalan penyegelan. Dibandingkan dengan flensa slip-on, struktur las pantatnya menawarkan ketahanan tekanan nominal yang lebih tinggi (kira-kira 16 MPa) dan cocok untuk transportasi medium berbahaya di industri seperti petrokimia. Namun, biaya produksinya lebih tinggi dibandingkan{10}}flensa slip-satu sisi yang dilas

Perbedaan flensa SO dan WN:

1. Lingkup aplikasi yang berbeda: Flensa SO cocok untuk menyambung pipa baja karbon dengan tekanan nominal tidak melebihi 2,5MPa. Permukaan penyegelan flensa SO dapat dibuat menjadi tiga jenis: halus, cekung cembung, dan alur tanggam dan duri. Flensa SO halus banyak digunakan dalam situasi dengan kondisi medium yang relatif ringan, seperti udara bertekanan rendah yang tidak dimurnikan dan bersirkulasi air bertekanan rendah. Flensa Leher Las digunakan pada pipa yang mengangkut media yang mahal, mudah terbakar, dan mudah meledak. Flensa Leher Las tidak mudah berubah bentuk, memiliki penyegelan yang baik, dan banyak digunakan. Tekanan nominal PN sekitar 16MPa.
2. Metode pengelasan yang berbeda: Saat mengelas Slip pada flensa, hanya diperlukan pengelasan satu sisi, dan tidak perlu mengelas port bagian dalam pipa dan sambungan flensa; Pemasangan pengelasan flensa Leher Pengelasan memerlukan-pengelasan flensa dua sisi. Jadi kegunaan Welding Neck adalah untuk mengurangi konsentrasi tegangan. Secara umum, flensa Leher Las sebagian besar adalah flensa leher, juga dikenal sebagai flensa puting.
3. Harga berbeda: Flensa Slip On relatif lebih murah; Namun karena adanya penambahan proses maka biaya pemasangan, biaya tenaga kerja, dan biaya bahan penolong Welding Neck menjadi lebih tinggi, serta harganya relatif lebih mahal.
